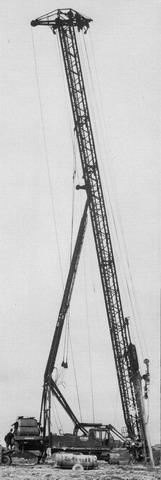

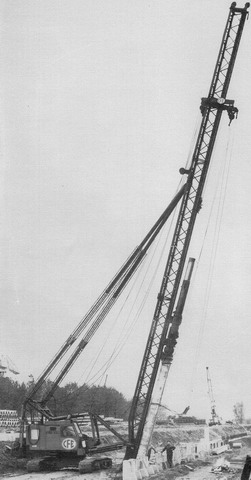

| Op de
foto een Akermans heistelling met valblok uit de jaren '60 / '70. Het
was een niet alledaagse machine in Nederland. Ik weet dat Visser
& Smit uit Papendrecht er tot eind jaren '70 mee heeft gewerkt.
(Als boorstelling). Het nadeel van het werken met valblok bij deze
machine, was het hoge slijtagebeeld van de makelaar. |
| |
 |

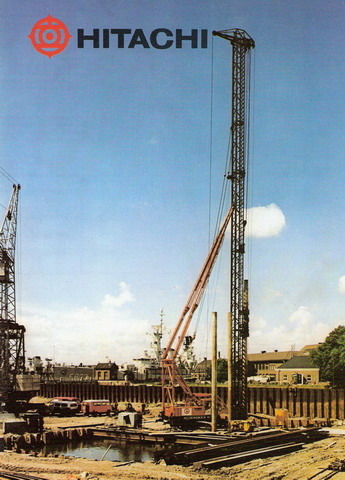

| Een folder die Hitachi
Nederland midden jaren '70 verspreidde op beurzen etc. |
| |
 |

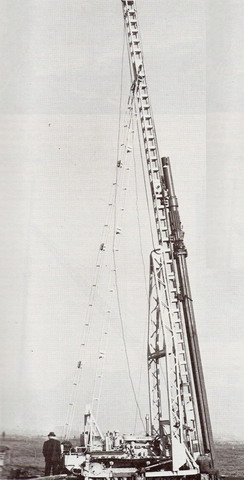

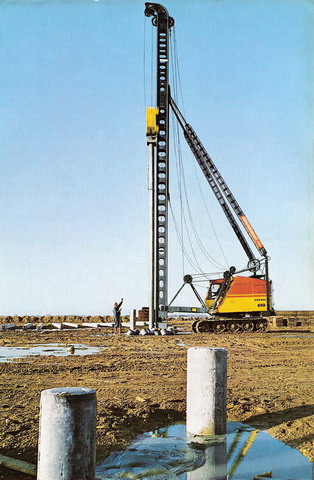

| Pagina
2 van de Hitachi folder. Een oud type KH 150 in schoorstand 1:4 met
dieselblok. De uitvoering van het rupswerk is nog een ouderwets
"nokkenloopwerk" met gladde rupsplaten |
| |
 |

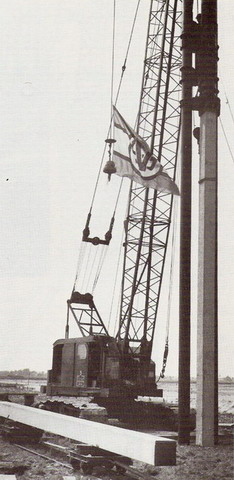

| Pagina
3. Dit is echt de overgang van de franki-stelling (die jij zo mooi
vond), naar de voorloper van de huidige GLS machine. Je ziet dat er
achter op de kraan een grote compressor is geïnstalleerd, die
de
luchtdruk produceert voor het stoomblok. Heel opmerkelijk is het
stoomblok in deze machine. Vaak hadden de bedrijven deze stoomblokken
nog in huis dus bespaarden ze hiermee de aanschaf voor een nieuw
dieselblok. Het voordeel van het stoomblok in dit werk was ook dat hij
de buizen kon trekken als de beton gestort was. |
| |
 |
| Detail
vorige foto: de eerste
foto die ik heb van mijn favoriete heiblok! |
| |
 |

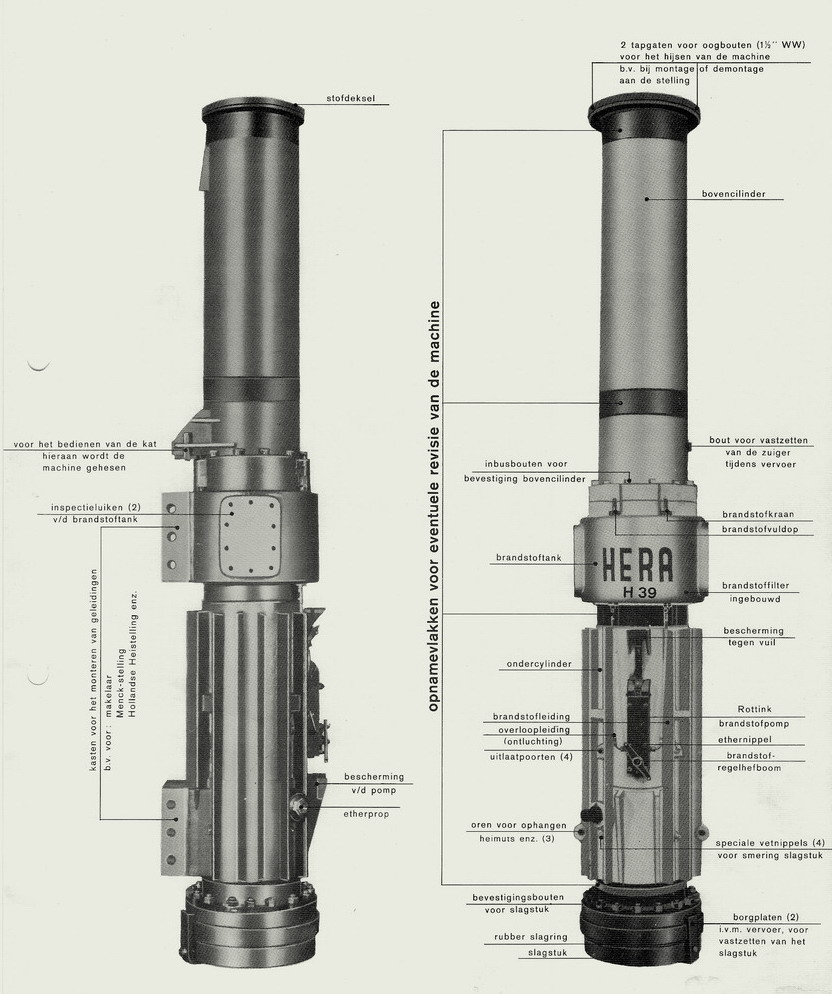

| Folder Fa. Rottink, importeur
Hera dieselblokken (klik op foto
voor vergroting) |
| |
 |

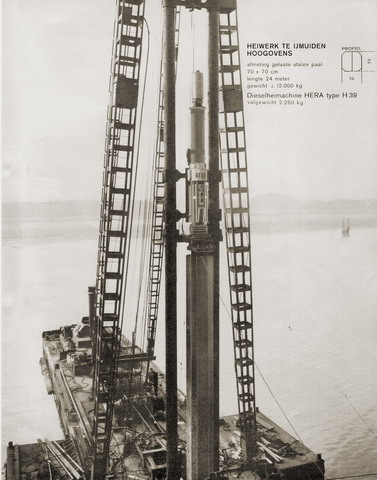

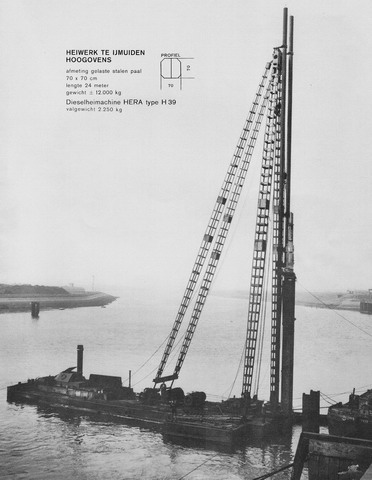

| Folder Hera dieselblokken: Je ziet hier dat deze
aannemer vooruitstrevend was (Menck stelling met dieselblok). |
| |
 |

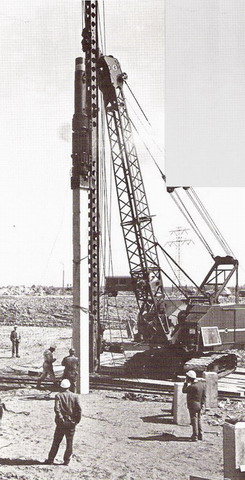

| Folder Hera dieselblokken |
| |
 |
| Folder
Hera dieselblokken |
| |
 |

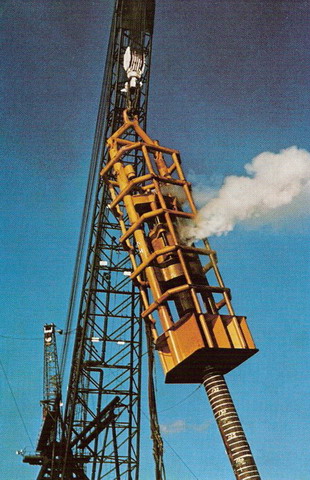

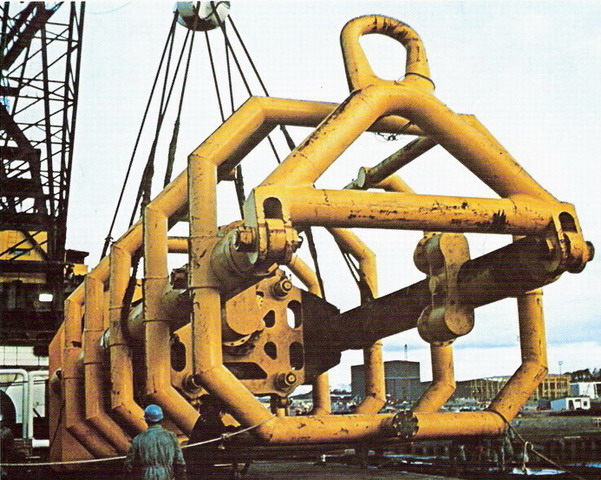

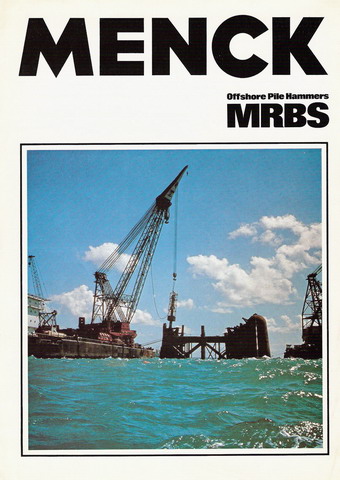

| Hier een Menck
folder van een gigantisch stoomblok welke heden ten dage nog steeds
gebruikt wordt in de offshore. Hij is "vliegend" opgehangen in een zgn.
koor. Bij Stevin Materieel in Rotterdam (naast het voormalige RDM),
ligt er een op de wal. Als je daar naast staat voel je je echt een
kleine jongen! |
| |
 |
| Menck folder met kleine jongen |
| |
 |
| Ik zou deze echt wel eens aan
het werk willen zien! Dit kwamen we niet tegen vroeger bij ons om de
hoek! |
| |
 |

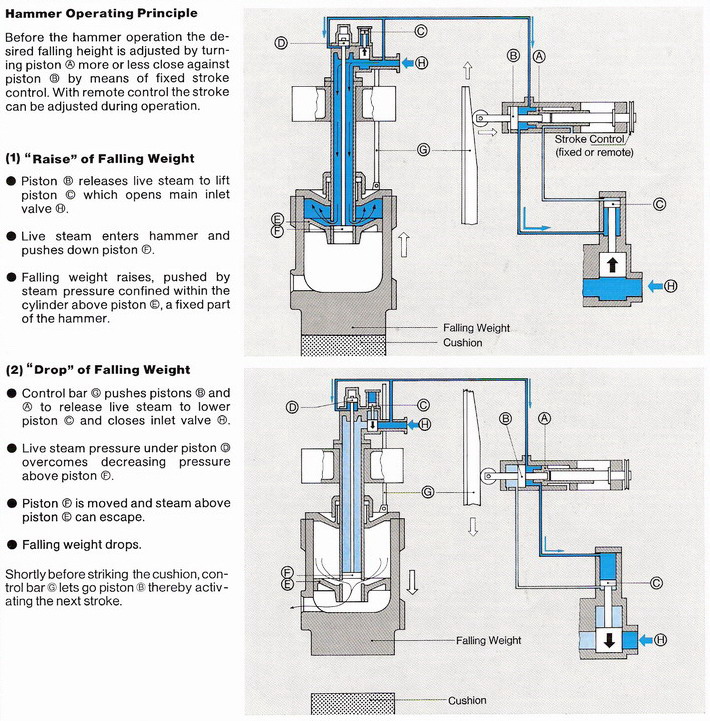

| Hier
een tekening van de werking van dit stoombok. Je ziet hier dat het blok
zichzelf bedient via een rolletje en geleider die aan het valgewicht is
bevestigd, (een soort servo aansturing), en dat in dit geval
het "luiden" met de hand verleden tijd is. Klik op foto
voor vergroting |
| |
 |

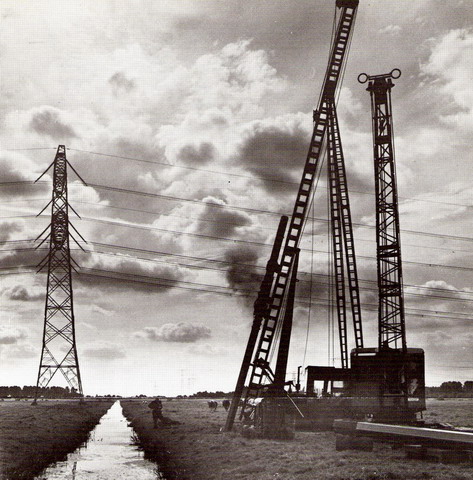

| Een foto
van een heidozer, speciaal ontworpen voor een kleine hoeveelheid palen
die ver uit elkaar geslagen moesten worden, bij het aanleggen
van de fundering van hoogspanningsmasten. Het verplaatsen van deze
stelling ging gemakkelijk. Is ontworpen binnen Visser en Smit |
| |
| Hier
volgen een aantal copieen uit "Strijk
en zet", het personeelsblad van Visser & Smit |
 |
| Bulldozer
heistelling |
| |
 |
| Draglinestelling,
uitgerust met makelaar en dieselblok; geschikt voor zwaar heiwerk |
| |
 |
| Drijvende
bok uitgerust met geleiders en
stoomblok; geschikt voor zwaar heiwerk |
| |
 |

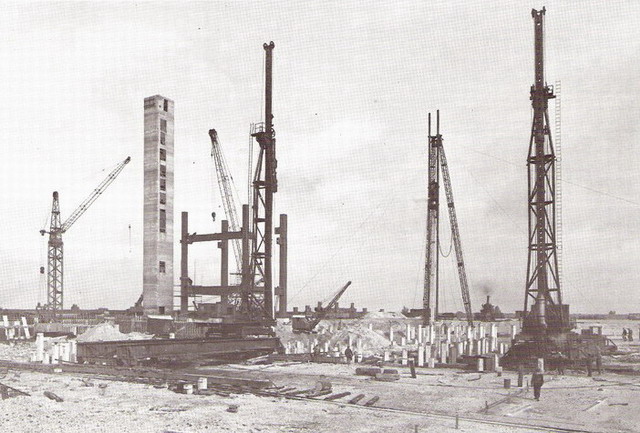

| Op de
voorgrond twee heimachines type
Menck met dieselblok. Op de achtergrond Hollandse heistelling met
stoomblok |
| |
 |

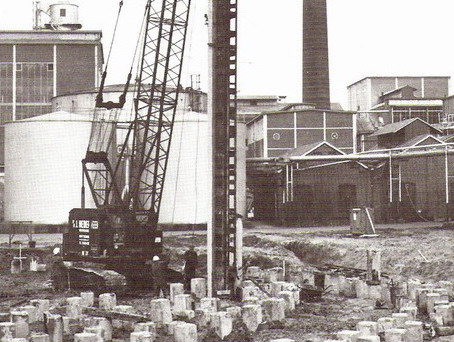

| Draglinestelling
uitgerust met geleiders en dieselblok; geschikt voor zwaar heiwerk. |
| |
 |

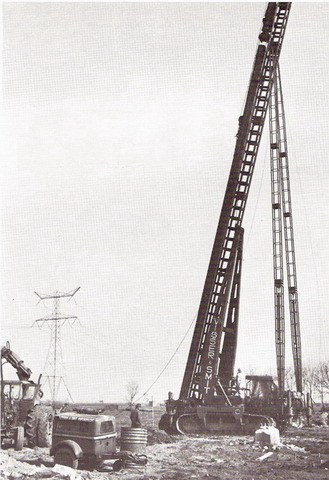

| De
eerste bulldozer heistelling. Deze specialistische machine is geschikt
voor middel-zwaar heiwerk. Het machinegewicht is veel gunstiger dan bij
een draglinestelling hetgeen t.a.v. de gronddruk gunstig is. |
| |
 |

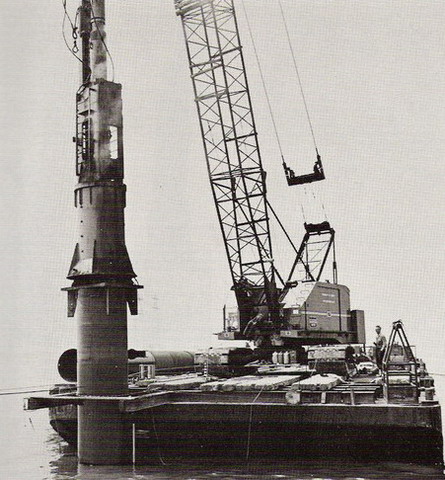

| Drijvende
bok uitgerust met snelslaghamer;
geschikt voor het heien van damwanden. |
| |
 |
| Draglinestelling
met speciale heiuitrusting, bestaande uit: giekmakelaar en schuiftafel.
Fabr.: Menck |
| |
 |

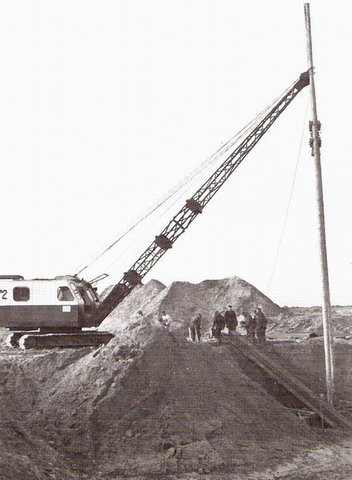

| Draglinestelling
uitgerust met geleiders
en valblok; geschikt voor licht heiwerk. |
| |
 |
| Drijvende
bok met draglinestelling en snelslaghamer |
 |
